水泥回转窑:结构坚固 运转平稳 密封效果好

时间:2023-04-11 16:12:46 点击:790 次 来源:洛阳建材建筑设计研究院有限公司
  ♦产品描述

  水泥回转窑主要用于煅烧水泥熟料,洛阳建材建筑设计研究院设计开发的水泥回转窑包括:干法水泥回转窑、半干法水泥回转窑与湿法水泥回转窑;并形成系列产品,尤其以两档回转窑具有良好经济型和操作稳定性,在水泥行业独树一帜。洛阳建材建筑设计研究院拥有国内的水泥回转窑开发研究与设计队伍,具有水泥回转窑试验与检测手段,形成完善的水泥回转窑设计、制造、安装与调试服务为一体的技术与生产体系。

  水泥回转窑

  ♦结构原理

  回转窑设备是水泥生产的主机设备。主要有窑筒体、传动装置、支承装置、挡轮装置、窑头密封装置、窑尾密封装置、窑头罩等部件组成。生料粉从窑尾筒体高端喂入。由于窑筒体的具有一定的倾斜角度和不间断的回转,使物料产生一个既沿着圆周方向翻滚,又沿着轴向从高端向低端移动的复合运动。生料在窑内受热分解,经过一系列的化学反应过程后,烧成水泥熟料后从窑筒体的低端卸出,进入冷却机。燃料从窑头喷入,在窑内进行燃烧,产生的热量加热生料,在与物料热交换过程中形成的热烟气,进入窑尾系统对物料进行预热(预热器及收尘器),由烟囱排入大气。

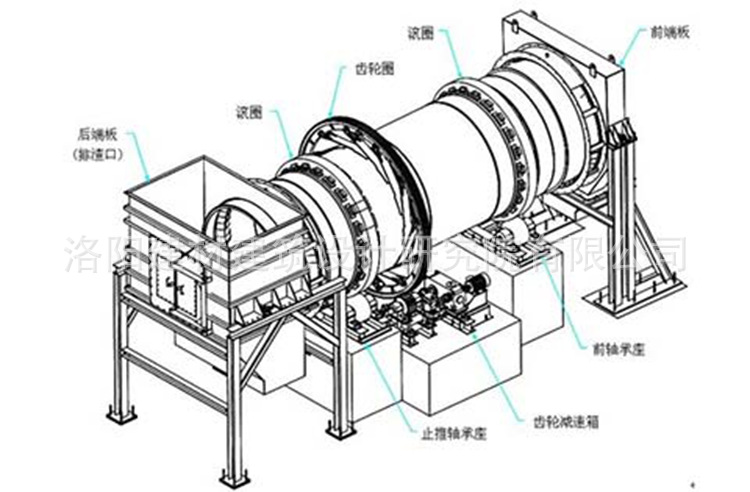

  水泥回转窑结构原理图
  ♦技术优势:

  1、窑筒体是回转窑的躯干,采用优质厚钢板卷制焊接而成,根据窑筒体受力不同不同位置采用的钢板厚度也不相同;旋转承重部位的托辊采用ZG35CrMo或42CrMo钢。

  2、大齿轮结构坚固、运转平稳

  大齿圈通过切向弹簧板与窑筒体联结,形成大齿圈悬挂在窑筒体上,该结构使大齿圈和窑筒体之间留有足够的散热空间,并能减少窑筒体受热变形等对齿轮啮合精度的影响,同时还能起到减震缓冲的作用,有利于延长回转窑的工作寿命。

  3、密封效果好,防止热量的散失

  密封装置结构采用迷宫式和接触式两大类,其接触式分鳞片式、石墨块式、气缸滑环式等多种形式。系统密封效果好,有效地防止热量的散失,降低了热耗,提高了燃料的利用率。

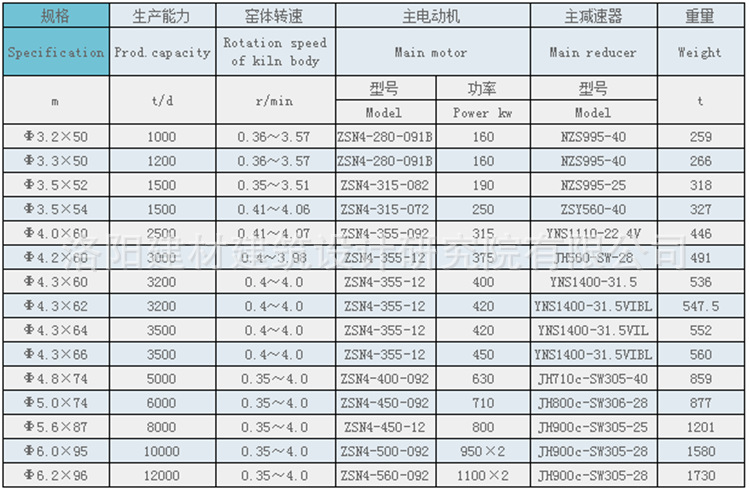

  ♦规格参数

规格
Specification

生产能力
Prod.cap acity

窑体转速
Rotation speed
of kiln body

主电动机
Main motor

主减速器
Main reducer

重量
Weight

m

t/d

r/min

型号
Model

功率
Power kw

型号
Model

t

Φ3.2×50

1000

0.36~3.57

ZSN4-280-091B

160

NZS995-40

259

Φ3.3×50

1200

0.36~3.57

ZSN4-280-091B

160

NZS995-40

266

Φ3.5X52

1500

0.35~3.51

ZSN4-315-082

190

NZS995-25

318

Φ3.5×54

1500

0.41~4.06

ZSN4-315-072

250

ZSY560-40

327

Φ 4 . 0 X 6 0

2500

0.41~4.07

ZSN4-355-092

315

YNS1110-22.4V

446

Φ 4 . 2 X 6 0

3000

0.4~3.93

ZSH4-355-12

375

JHSS0-SW-28

491

Φ4.3×60

3200

0.4~4.0

ZSN4-355-12

400

YNS1400-31.5

536

Φ4 . 3×62

3200

0.4~4.0

ZSN4-355-12

420

YNS1400-31.5VIBL

547.5

Φ4.3X×64

3500

0.4~4.0

ZSN4-355-12

420

YNS1400-31.5VIL

552

Φ 4 . 3 X 6 6

3500

0.4~4.0

ZSN4-355-12

450

YNS1400-31.5VIBL

560

Φ4.8×74

5000

0.35~4.0

ZSN4-400-092

630

JH710c-SW305-40

859

Φ5.0X×74

6000

0.35~4.0

ZSN4-450-092

710

JH800c-SW306-28

877

Φ5.6×87

8000

0.35~4.0

ZSN4-450-12

800

JH900c-SW305-25

1201

Φ6.0×95

10000

0.35~4.0

ZSN4-500-092

950×2

JH900c-SW305-28

1580

Φ6.2×96

12000

0.35~4.0

ZSN4-560-092

1100×2

JH900c-SW305-28

1730

  工程案例:

  洛阳建材院制造的日产熟料5000吨的大型回转窑(Φ4.8×60)在贵州金九水泥有限公司顺利投产,设备运行稳定,达标达产,技术于欧美。

  生产情况

  【日运转】: 24小时

  【进   料】: 水泥原料

  【成   品】: 水泥熟料

  【产   量】: 5000t/d

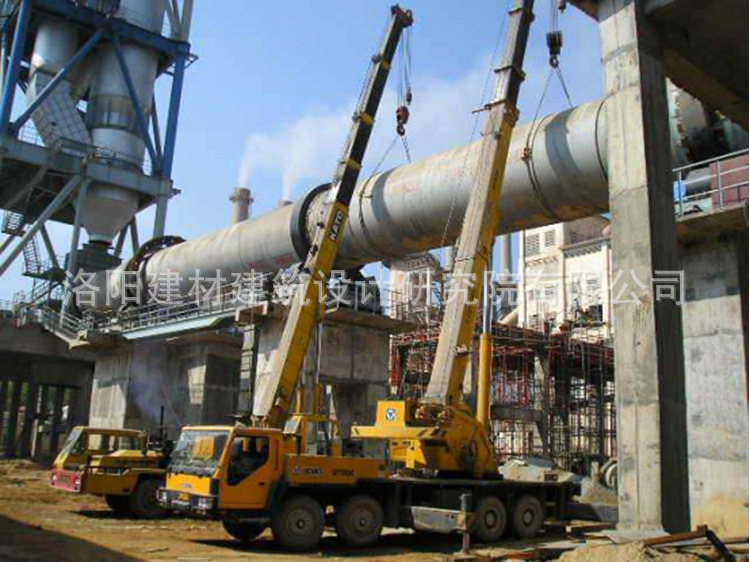

水泥回转窑工程案例
