脉冲单机袋式除尘器

　　脉冲单机袋式除尘器工作原理

　　含尘气体由进风口进入灰斗（没有灰斗的将直接进入袋室），然后含尘气体进入装有滤袋的过滤室。粉尘附着在滤袋外表面，净化气体由滤袋进入上部箱体，经排风管道，由风机排到大气。

　　随过滤时间的增加，滤袋外表面粘附的粉尘不断增加，滤袋阻力随之上升，当除尘器阻力上升到一设定值时（一般为1500～1800Pa），为保证除尘器继续工作，需要进行清灰。

　　除尘器滤袋按直线排列，每排滤袋配置一个脉冲阀来控制压缩空气脉冲清灰，脉冲阀的动作是由程序控制器控制的。清灰时，清灰控制器发出指令，使脉冲阀在动作的瞬间释放出 0.5～0.7MPa的压缩空气。压缩空气通过喷吹管上正对滤袋的小孔高速冲入滤袋，在其冲入滤袋内部的同时，又诱导产生一股数倍于压缩空气的“二次诱导气流”，于是产生一种瞬间冲击波并沿整条滤袋的长度方向向下传播。利用这一机理，使聚积在滤袋外面的粉尘从滤袋壁剥离落下，粉尘落入灰斗。脉冲的持续时间可以调整，以适合不同粉尘的各种特性。

　　脉冲单机袋结构形式

　　脉冲喷吹单机袋式除尘器结构如图１所示，主要有箱体、袋室、检修门、风机、压缩空气、喷吹系统、灰斗和支腿等部分组成。 结构特点：采用两侧开门，检修更换滤袋方便，不受顶部空间位置限制。滤袋座与文丘里管的固定采用螺纹连结形式。滤袋骨架与袋座采用紧固联接，滤袋材质为涤纶针刺毡。如处理高温烟气，滤袋材质为玻纤针刺毡。对排放要求特别严格的地区，可采用复合滤料。


　　图１ 脉冲喷吹单机袋式除尘器工作原理

　　１－集灰斗；２－上箱体；３－文氏管；４－风机；５－喷吹管； ６－脉冲阀；７－滤袋；８－袋笼；９－进风口管道

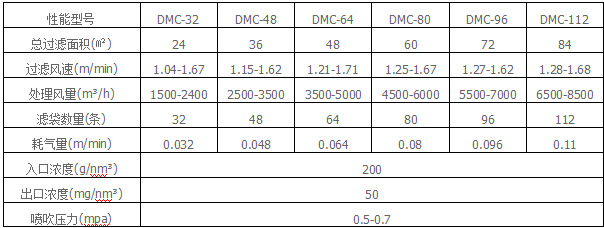

　　技术参数
