生料立磨机:辊磨式 产量高 消耗低 磨损少

时间:2023-04-13 14:44:11 点击:635 次 来源:洛阳建材建筑设计研究院有限公司
  ♦产品介绍

  生料立磨机是我公司为解决水泥工艺生产过程中生料立磨机产量低能耗高等技术难题而推出的荣誉产品。立磨机是一种技术成熟、性能优越的粉磨兼烘干设备,是水泥化工、煤炭、电力等部门广泛使用的一种集烘干、粉磨、选粉为一体等众多优点,已经成为水泥粉磨行业的主流产品。
生料立磨机
  ♦产品结构

  复合式分离器提高了选粉效率;开机前无需在磨盘上布料,且具有自动抬辊、落辊功能,可实现空载启动;采用焊接式弧形板密封,结构简单可靠,密封效果好;

  借助翻辊装置,可以方便地将磨辊翻出磨外以便于检修;磨辊滚套能翻面使用,延长了耐磨材料的使用寿命;采用磨辊限位装置,能保证磨辊与磨盘之间有一定间隙,避免磨辊与磨盘直接发生金属摩擦与碰撞,增强使用安全性;磨辊研磨压力采用液-气加压,远程控制加压、抬辊动作及调整压力,实现了现场无人操作;

  磨辊轴承采用稀油集中循环润滑,保证轴承在低温和洁净油脂情况下工作,有效延长轴承使用寿命。

生料立磨机结构图

  ♦产品优势

  (1)磨粉效率高,电耗低;

  (2)单位产品金属消耗少;

  (3)料床磨粉,噪音小;

  (4)负压操作,粉尘污染小;

  (5)工艺流程简单,同时完成对物料粉磨、烘干、选粉功能;

  (6)占地面积少、布置紧凑、系统设备重量轻、土建建设投资低。

  ♦工作原理

  物料通过下料管落到磨盘中央,恒速旋转着的磨盘借助于离心力的作用将原料向外均匀分散、铺平,使其形成一定厚度的料床,物料同时受到磨盘上多个磨辊的碾压,并被粉碎。在离心力的连续驱使下物料不断向磨盘外缘运动,当离开磨盘的物料遇到通过风环进入磨内的热气体并随之上升,经磨机中部壳体进入到分离器中,在此过程中物料与热气体进行了充分的热交换,水分迅速被蒸发。选粉机控制着辊磨出口的成品粒度,大于规定尺寸的颗粒被分离,并落回到磨盘,满足细度要求的物料通过选粉机进

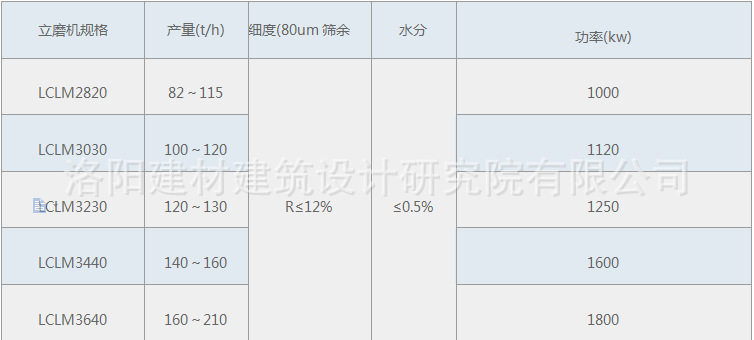

  ♦规格参数

立磨机规格

产量(t/h)

细度(80um筛余

水分

功率(kw)

LCLM2820

82~115

R≤12%

≤0.5%

1000

LCLM3030

100~120

1120

LCLM3230

120~130

1250

LCLM3440

140~160

1600

LCLM3640

160~210

1800

LCLM3840

200~230





2000

LCLM4040

220~250

2240

LCLM4240

250~290

2500

LCLM4540

290~330

3150

LCLM4840

350~380

3600

LCLM5040

380~410

4000

LCLM5240

410~440

4200

LCLM5440

450~480

4500

LCLM5640

480~550

4800

LCLM6040

580~620

5300

  备注:

  (1)、物料比功耗:矿渣≤25kWh/t,水泥≤18kWh/t,生料≤9kWh/t;

  (2)、原料水分:矿渣≤15%,水泥≤3%,生料≤7%;

  (3)、成品细度:矿渣比表面积4200-4500cm2/g,水泥比表面积3300-    3800cm2/g,生料细度80μmR 12-15%;

  (4)、精粉水分:矿渣0.5-1.0%,水泥0.5-1.0%,生料0.5-1.0%;

  (5)、具体磨机装机功率和工艺参数根据实际的物料性质加以适当调整;

  (6)、以上参数适合粒化高炉矿渣、水泥、生料,具体选型根据物料特性而定。
