PFL系列立式复合破碎机

时间:2023-04-13 15:19:22 点击:704 次 来源:洛阳建材建筑设计研究院有限公司
  一、PFL系列立式复合破碎机产品简介

  PFL系列立式复合破碎机是我公司综合国内外同类破碎机技术,经优化设计研制而成的新型细碎、粗磨产品,具有结构简单、破碎比大、能耗小、运转平稳、操作维修方便等特点。其中高效立式复合破碎机获国家发明。

  应用领域:主要用于水泥厂生料、熟料的破碎作业,是水泥厂技术改造、水泥生产线建设的理想细碎设备。

  适用物料:适用于中硬矿石的破碎作业,如中软铁矿石、砂岩、石膏、高炉渣、煤矸石、块煤、冶金溶剂原料等。

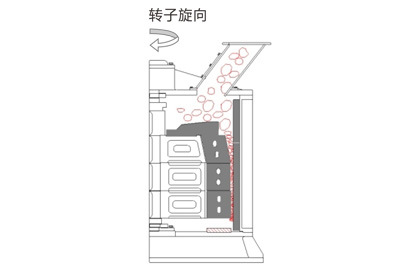

PFL系列立式复合破碎机PFL系列立式复合破碎机结构原理图

  二、产品特点

  1.破碎比大。进料粒度100~220mm,出料粒度:物料≤3mm占70-90%以上。

  2.产量高。其破碎过程为通过式破碎,由于物料的通过量大,通过速度快,因而产量就高。相对而言,能耗就少。

  3.高效、节能。本机与磨机配套使用,可使磨机产量提高40%左右,系统电耗下降30%左右。

  4.易损件采用高硬度、高韧性多元合金耐磨材质,磨损少,寿命长。锤头与反击板间距可实现微调,确保产品粒度均匀,锤头的利用率大大提高,寿命增加5倍左右。

  5.本机通过对转子部及破碎腔的优化设计,形成多级连续破碎腔,使能量和空间得到充分利用,从而提高机器的性能。

  6.独特的甩料盘结构,由甩料筋和甩料衬板圆周交叉分布组成,甩料筋磨损后可做甩料衬板用,大大提高了材料利用率,降低了使用成本。

  7.运转平稳,噪音低,振动小,密封性好。操作方便,占地面积小,安装和维修方便。

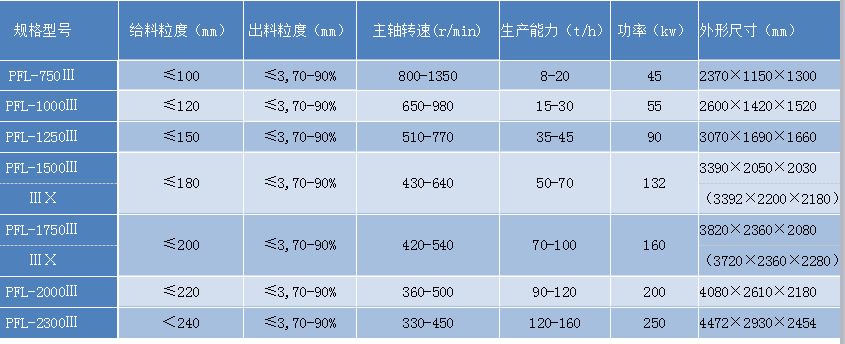

  三、技术参数

规格型号

给料粒度(mm)

出料粒度(mm)

主轴转速(r/min)

生产能力(t/h)

功率(kw)

外形尺寸(mm)

PFL-750III

≤100

53,70-90%

800-1350

8-20

45

2370×1150×1300

PFL-1000III

≤120

3,70-90%

650-980

15-30

55

2600×1420×1520

PFL-1250III

≤150

3,70-90%

510-770

35-45

90

3070×1690×1660

PFL-1500II

≤180

3,70-90%

430-640

50-70

132

3390×2050×2030

   IIIX

(3392×2200×2180)

PFL-1750III

≤200

3,70-90%

420-540

70-100

160

3820×2360×2080

   IIIX

(3720×2360×2280)

PFL-2000III

≤220

3,70-90%

360-500

90-120

200

4080×2610×2180

PFL-2300III

<240

3,70-90%

330-450

120-160

250

4472×2930×2454

  四、案列

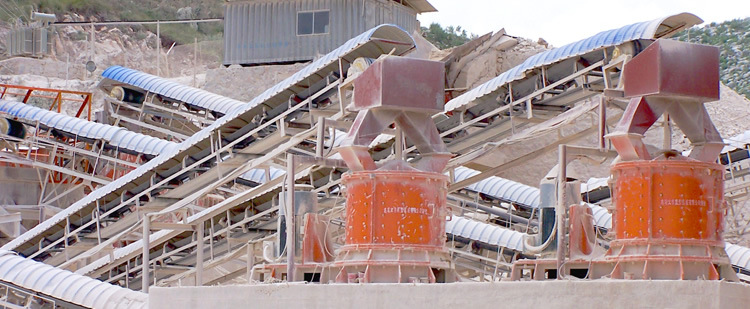

  PFL系列立式复合破碎机江西景德镇应用案例

PFL系列立式复合破碎机江西景德镇应用案例

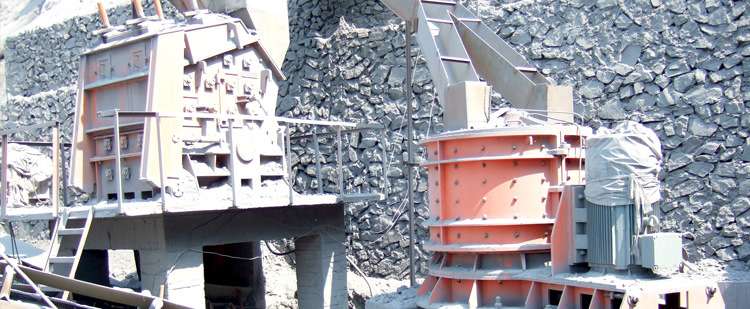

  PFL系列立式复合破碎机广州应用案例

PFL系列立式复合破碎机广州应用案例

  PFL系列立式复合破碎机广州应用案例

PFL系列立式复合破碎机广州应用案例
