改进型O-SEPA选粉机

时间:2023-04-13 16:45:10 点击:698 次 来源:洛阳建材建筑设计研究院有限公司
  改进型O-SEPA选粉机

  【进料粒度】:  ≤0.1mm   【生产能力】:45-900t/h

  应用领域

  水泥粉磨、新型材料、干粉砂浆、陶瓷、橡胶、石油开采、航空航天等

  适用物料

  水泥、钙基粉、硅微粉、钛白粉、二氧化硅粉、铁矿石、石灰石、石英石、建筑垃圾、铁矿、金矿等。

  产品概述
改进型O-SEPA选粉机
  突出优势

  改进型O-SEPA涡流选粉机是利用水平涡流原理进行分级的第四代高效选粉机,是我公司在引进国外进技术的基础上结合我国的具体生产实践,改进和完善后的新型粉体分级设备,广泛应用于水泥工业和粉状料或其他工业相当物料的分级,具有高产低耗、处理量大、操作维护简单等优点。

  ◆改进型O-SEPA选粉机采用经有限元分析优化的涡流场、蜗壳设计、导风叶参数选择更合理,选粉涡流场均匀平稳有力、流阻低、噪音低、选粉效率高,可有效降低收尘风机功率。

  ◆改进型O-SEPA选粉机采用获国家的转子叶型设计,选粉区域延伸到转子叶栅内部,气流进叶栅通道不加速且尾迹损失极小,转子叶栅对气流阻力小,功耗低,众多的用户反馈表明,使用吉能达公司系列改进型O-SEPA选粉机可节能30%~40%。

  ◆改进型O-SEPA选粉机转子内装有获国家的涡流打散器,转子内的气流相对于转子只上升不旋转,利用气流进转子后因动量矩减小对转子的推动力节省驱动功率和减少磨损。

  工作原理

  选粉机出风弯管接收尘器的进风口,由于收尘器风机的抽风作用,空气经选粉机一、二次风口吸入选粉涡流壳内,在导风叶的导流、转子的旋转和固定缓冲板的作用下,在导风叶和转子之间形成稳定的环形水平涡流选粉区。粉磨后的物料从选粉机进料口喂入,通过旋转的撒料盘均匀撒向四周,因挡料圈的阻挡作用,物料在分散状态下撒落在导风叶和转子之间的选粉区。在选粉涡流中运动的粉尘颗粒将同时受重力、风力和旋转离心力的作用,细小轻微的颗粒随气流被吸入转子内部,经出风口由收尘器收集成为成品;粗重颗粒则下落,终被收集到下锥体的粗粉出口,返回到磨机再磨,从而形成闭路系统。改变转子转速可有效调节成品细度。

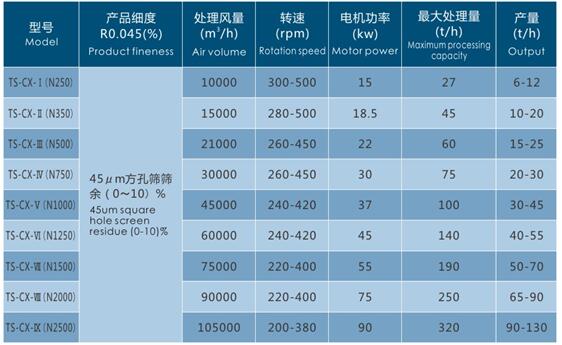

  技术参数

  型号
  Model

产品细度
  R0.045(%)
Productfineness

处理风量
  (m/h)
Air volume

转速
(rpm)
Roiationspeed

电机功率
(kw)
Mofor power

zui大处理量
(t/h)
mpeEOsing
copoc

产量
(t/h)
Output

TS-CX-1(N250)

45μm方孔筛筛
  ( 0 ~ 1 0 ) %
45umsquare
hole seteon
residue (0-10)%

10000

300-500

15

27

6-12

TS-CX-1(N350)

15000

280-500

18.5

45

10-20

TS-CX-Ⅲ(N500

21000

260-450

22

60

15-25

TS-CX-V(N750)

30000

260-450

30

75

20-30

TS-CX-V(N1000)

45000

240-420

37

100

30-45

TS-CX-W(N1250)

60000

240-420

45

140

40-55

IS-CX-W(N1500)

75000

220-400

55

190

50-70

TS-CX-W(N2000)

90000

220-400

75

250

65-90

TS-CX-X(N2500)

105000

200-380

90

320

90-130
