油页岩干馏回转炉:密封好 连续生产 产量大 出油率高 安全可靠

时间:2022-08-31 17:43:14 点击:152 次 来源:洛阳建材建筑设计研究院有限公司
  油页岩干馏回转炉

  ♦产品介绍

  油页岩回转窑是处理油页岩的主要设备,我公司生产的回转式干馏炉具有密封好、连续生产、产量大、出油率高、安全可靠等性能,规格从Φ1.2~Φ6.1m。

油页岩干馏回转炉

  ♦ 结构原理

  设备采用卧式回转连续加热式炉体结构,两端采用迷宫式多重密封装装置,内部采用螺旋式物料输送装置,加热采用非接触及接触式复合热传导方式。物料在加热干馏炉内实现连续运行并加热,从而使炉内受热物料分离出烃类物质,并通过专用的管道收集冷却分离出油品和气体。尾渣通过冷却输送到尾渣库。

  该结构充分结合了水泥行业窑炉的技术和石油行业的炼化技术,融合了的技术优势,达到了国内外水平。

  ♦ 技术优势

  1、 负压运行、密封性能好,安全可靠;
  2、 连续生产,产量大;
  3、 能量自给,热效率高,能耗低;
  4、 收油率、原料利用率高;
  5、 油品质量好;
  6、 操作弹性大;

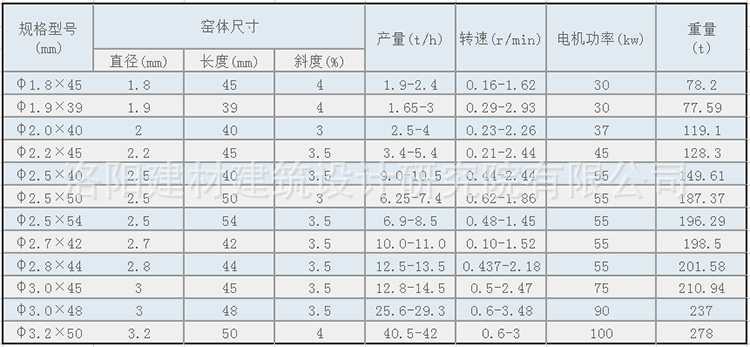

  ♦ 规格参数

规格尺寸
mm

窑体尺寸

产量
t/h

转速
r/min

电机功率
kw

重量
t

直径
mm

长度
mm

斜度
mm

Φ1.8x45

1.8

45

4

1.9-2.4

0.16-1.62

30

78.2

Φ1.9x39

1.9

39

4

1.65-3

0.29-2.93

30

77.59

Φ2.0x40

2

40

3

2.5-4

0.23-2.26

37

119.1

Φ2.2x45

2.2

45

3.5

3.4-5.4

0.21-2.44

45

128.3

Φ2.5x40

2.5

40

3.5

9.0-10.5

0.44-2.44

55

149.61

Φ2.5x50

2.5

50

3

6.25-7.4

0.62-1.86

55

187.37

Φ2.5x54

2.5

54

3.5

6.9-8.5

0.48-1.45

55

196.29

Φ2.7x42

2.7

42

3.5

10.0-11.0

0.10-1.52

55

198.5

Φ2.8x44

2.8

44

3.5

12.5-13.5

0.437-2.18

55

201.58

Φ3.0x45

3

45

3.5

12.8-14.5

0.5-2.47

75

210.94

Φ3.0x48

3

48

3.5

25.6-29.3

0.6-3.48

90

237

Φ3.2x50

3.2

50

4

40.5-42

0.6-3

100

278

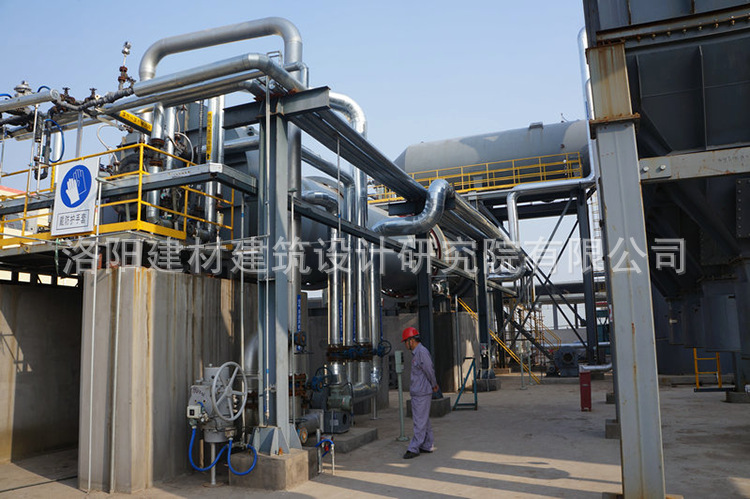

  ♦ 工程案列

  年产35万吨油页岩回转窑炉设备(两条φ3.6x40m回转窑,顺利投产,设备运行稳定,达标达产)
  【日运转】: 24小时
  【进   料】: 油页岩
  【产   量】: 年产80万吨
油页岩干馏回转炉工程案例
