污泥热解碳化干馏炉

　　一、污泥热解碳化干馏炉技术创新

　　洛阳建材建筑设计研究院结合自身优势，经过潜心研究，开发出了具有水平的污泥处理技术。

　　1、采用高效压滤设备使含水80%的市政污泥或工业污泥脱水至50%；

　　2、采用水热解干化工艺使含水50%的污泥干化至20%，直接做为无害化燃料销售；

　　3、采用热解碳化装置进行无害化处理，生产出生物碳、活性碳，可做为土壤改良剂；

　　4、煅烧后生产陶粒，骨料可生产透水砖等建材产品。

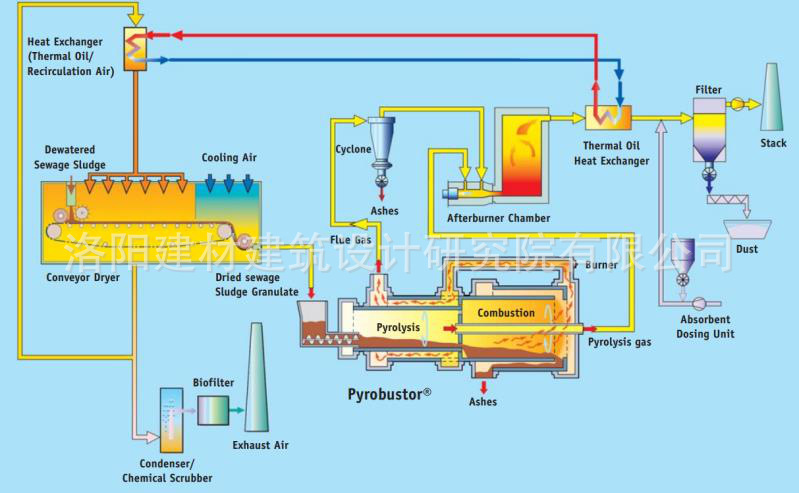

　　二、污泥热解碳化干馏炉工艺流程

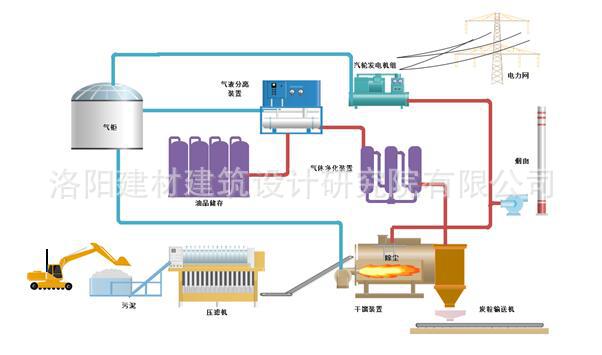

　　三、污泥热解碳化干馏炉工艺路线

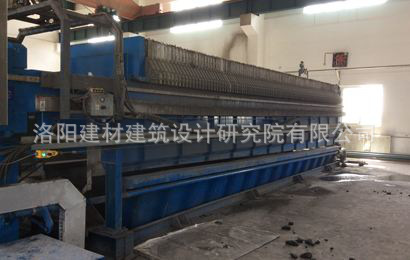

　　1. 利用机械加压的方式，使污泥受到3-4Mpa的压力，挤压出污泥分子间的自由水，该高效压滤设备可使含水80%的市政污泥或工业污泥脱水至50%；


　　2. 污泥水热解即对污泥进行加温，使污泥中的一部分细胞物质水解，将大分子转化为小分子物质，从而便于后续污泥的消化，采用水热解干化工艺使含水50%的污泥干化至20%，即可直接做为燃料销售；


　　3. 利用的热工机械仿真技术，并对污泥热解物做大量的试验分析，洛阳建材建筑设计研究院开发出该工艺核心的单元，污泥碳化装置。该装置可实现生产出生物碳、活性碳、建筑陶粒等。环保完全可满足太湖流域及北京地方环保标准的规定；


　　4. 采用碳化工艺生产出的高性能生物碳、活性碳，可直接做为产品销售；

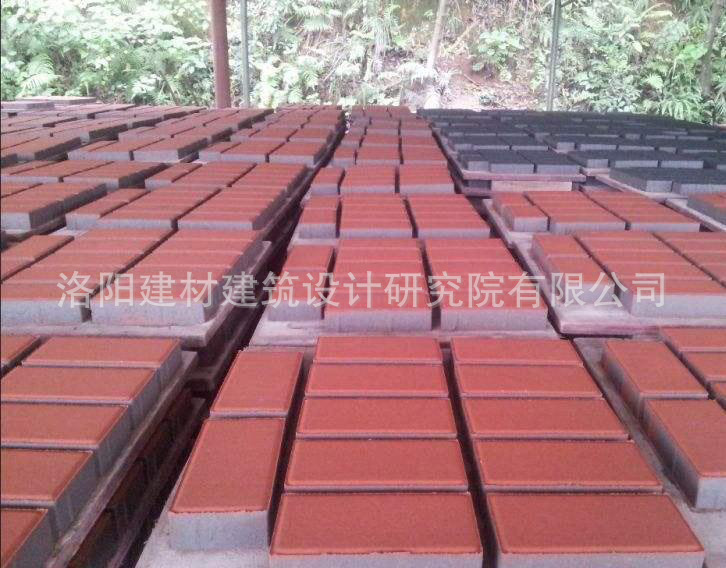

　　5. 添加部分辅料，采用制砖工艺设备，可生产城市建设所需的各种透水地砖、墙砖等建材产品。

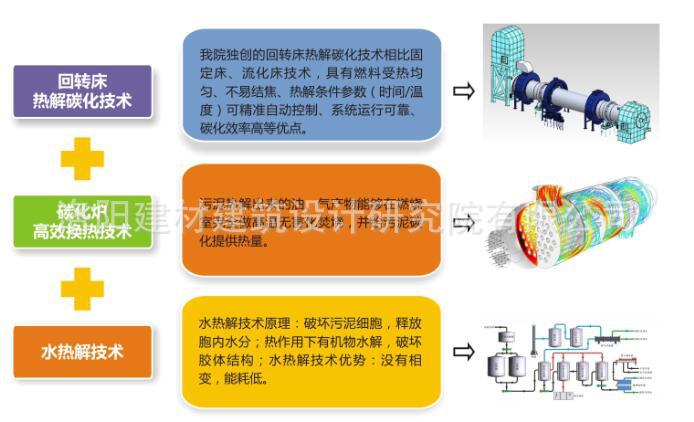

　　四、污泥热解碳化干馏炉核心技术


　　五、污泥热解碳化干馏炉创新点

　　1. 水热解干化：采用低能耗水热解干化技术；

　　2. 多功能：可实现污泥陶粒+污泥碳化+活化处理不同处理要求；

　　3. 自动化：采用计算机控制，实现无人现场操作管理；

　　4. 能效高：采用高效气固换热设备，热耗低；

　　5. 密封可靠：采用多重密封方式，确保碳化炉严格密封无泄漏；

　　6. 排放达标：清洁高效的废气处理装置，达到严格的排放标准；

　　7. 适应性强：实现不停机自由切换多种污泥；

　　8. 调节范围宽：投入量可实现0.5-3倍的变化；

　　9. 投资低：相当于建设污泥制陶粒、污泥制活性碳生产线的15%-20%。

　　六、污泥热解碳化干馏炉项目指标

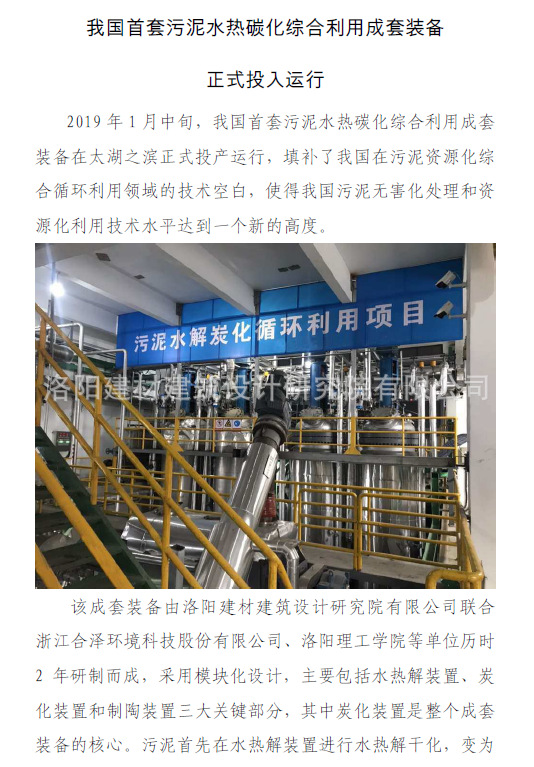

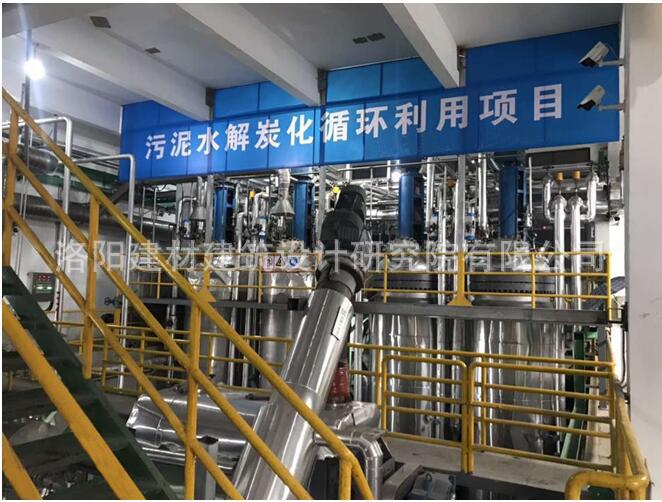

　　2018年12月，我院自主设计研发的工艺包、提供核心装备的污泥水解碳化资源化综合利用项目，在太湖边湖州市投入运营，日处理污泥200吨。该项目为“十三五”国家污水专项治理污泥资源化利用示范项目，得到各级政府的广泛关注，为太湖流域环境治理做出重大贡献！为项目投资方取得巨大经济效益！

　　该装备生产的生物碳、活性碳、陶粒、透水砖指标检测检测结果

序号	项目	备注
1	活性碳	碘值为~500mg/g

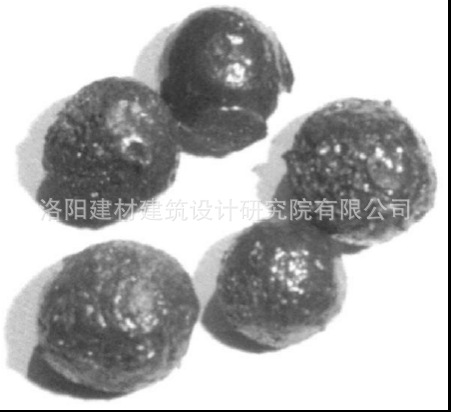

2	污泥陶粒	筒压强度2.5~4Mpa;松散容重：800~1500kg/m3
3	透水砖	污泥添加量70%，空洞率大于25%

序号	项目	单位	数值	备注
1	处理污泥量	万吨/年	6.6
2	干化污泥产量	万吨/年	1.66	20%含水
3	生物碳产量	万吨/年	0.9	完全生产生物碳时
4	污泥陶粒产量	万吨/年	2.98	完全生产陶粒时

　　系统排放的废气污染物含量，远低于国际、国内各项标准。以国内严格的北京市标准做为对比。

系统废气污染物含量	北京市标准
NO2≤20mg/Nm3	NOX≤20mg/Nm3
SO2≤5mg/Nm3	SO2≤10mg/Nm3
颗粒物≤5mg/m3	颗粒物≤5mg/m3
二噁英：不产生	≤0.1ng/m3

　　对比依据：《北京市锅炉大气污染物排放标准》DB11/139-2015

　　湖州长兴污泥水解碳化资源化综合利用项目投入运营后，得到浙江卫视，浙江政府网，新华网，凤凰网等多家媒体的广泛报道和好评。工信部重大装备司已经把该工艺和核心装备纳入国家重大技术装备用于推广。

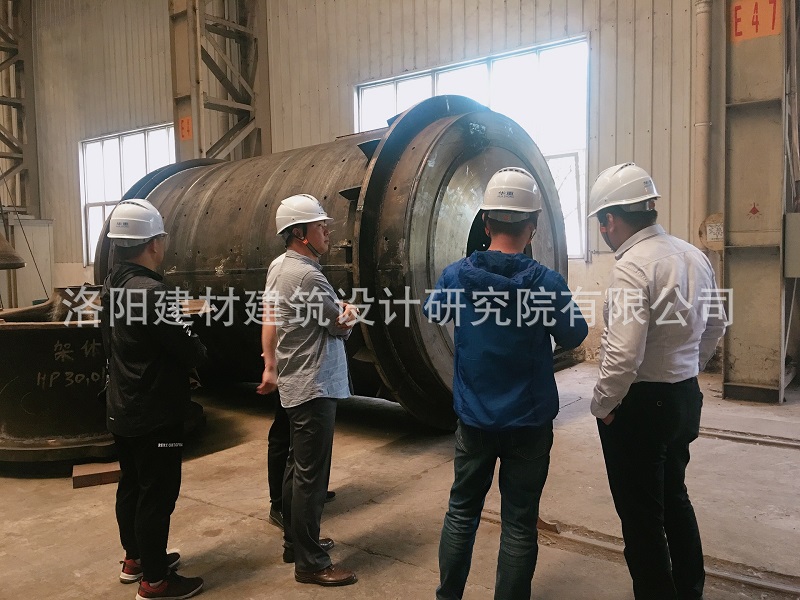

　　七、客户来访
