组合式选粉机

时间:2023-04-13 17:05:22 点击:660 次 来源:洛阳建材建筑设计研究院有限公司
  组合式选粉机

  【进料粒度】: ≤0.5mm 【生产能力】:50-580t/h

  应用领域

  水泥粉磨、新型材料、干粉砂浆、陶瓷、橡胶、石油开采、航空航天等

  适用物料

  水泥、钙基粉、硅微粉、钛白粉、二氧化硅粉、铁矿石、石灰石、石英石、建筑垃圾、铁矿、金矿等。

  产品概述

  突出优势

  ZH系列组合式选粉机是利用水平涡流原理进行分极的第四代高效选粉机,是我公司在引进国外进技术的基础上结合我国的使用的生产实践,改进和完善后的新型粉体分级设备。

  1、提高产量,节能降耗

  粉磨系统产量可提高30-50%,单位能耗降5%-20%

  2、提高质量,降低成本

  提高了粒径范围3-30m的颗粒含量增加,有助于提高水泥强度,增加矿渣掺量,减少熟料用量。

  3、操作简单,细度调节方便灵活

  主电机和润滑油站可远程控制,只需调节主电机转速即可改变产品的细度,物料的颗粒分布、风量、机内温度可任意调整。

  4、设备处理量大

  回磨粗粉料中的细粉残留量极少,即其劳姆曲线很陡,处理量大。

  工作原理

  选粉机出风弯管接收尘器的进风口,由于收尘器风机的抽风作用,空气经选粉机一、二次风口被吸入选粉涡流壳内,在导风叶的导流和转子的旋转及固定缓冲板的作用下,在导风叶和转子之间形成稳定的环形水平涡流选粉区。粉磨后的物料从选粉机进口喂入,通过旋转的撒料盘均匀撒向四周,因挡料圈的阻挡作用,物料在分散状态下撒落在导风叶和转子之间的选粉机。在选粉涡流中运动的粉尘颗粒将同时受重力、风力和旋转离心力的作用,细小轻微的颗粒随气流被吸入转子内部,经出风口由收尘器收集成为成品,粗重颗粒则下落,终被收集到下锥体的粗粉出口,返回到磨机再磨,从而形成闭路系统。改变转子转速可有效调节成品细度。

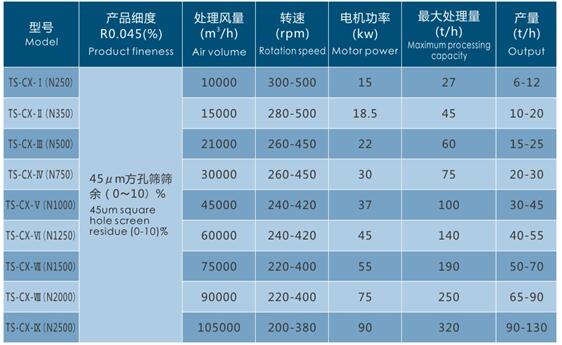

  技术参数

  型号
  Model

产品细度
  R0.045(%)
Productfineness

处理风量
  (m/h)
Air volume

转速
(rpm)
Roiationspeed

电机功率
(kw)
Mofor power

zui大处理量
(t/h)
mpeEOsing
copoc

产量
(t/h)
Output

TS-CX-1(N250)

45μm方孔筛筛
  ( 0 ~ 1 0 ) %
45umsquare
hole seteon
residue (0-10)%

10000

300-500

15

27

6-12

TS-CX-1(N350

15000

280-500

18.5

45

10-20

TS-CX-Ⅲ(N500

21000

260-450

22

60

15-25

TS-CX-V(N750)

30000

260-450

30

75

20-30

TS-CX-V(N1000)

45000

240-420

37

100

30-45

TS-CX-W(N1250)

60000

240-420

45

140

40-55

IS-CX-W(N1500)

75000

220-400

55

190

50-70

TS-CX-W(N2000)

90000

220-400

75

250

65-90

TS-CX-X(N2500)

105000

200-380

90

320

90-130
