智能双驱粉体精密分极装备

时间:2023-04-13 17:19:28 点击:641 次 来源:洛阳建材建筑设计研究院有限公司
  智能双驱粉体精密分极装备

  【进料粒度】:≤2mm 【生产能力】:140-615t/h

  应用领域

  水泥粉磨、采石场、采矿场 、混凝土搅拌站、干粉砂浆、石英砂等

  适用物料

  水泥、铁矿石、石灰石、石英石、建筑垃圾、铁矿、金矿等

  为提高水泥粉磨系统的效率及降低产品的能耗,现普遍采用部分终粉磨联合粉磨系统。而作为该系统的重要组成部分——预粉磨分级机,其性能的与否直接影响到系统的工作效率。本机主要适用于该系统的辊压系统物料分级分选。

  产品概述
智能双驱粉体精密分极装备
  突出优势

  1、物料“一分为三”, “粗粉(>200um)、中粗粉(200um<d<30um)和细粉(<30um)”,一、二级分级区域预分离出混合粉中的粗颗粒及粗粉,排除了粗颗粒的干扰,因此,分级精度高,选粉效率达80%以上。

  2、结构合理

  允许选粉风量、产量和喂料量在较大范围内变化而不影响选粉效率,分级性能十分稳定。

  3、分级原理

  结合多种选粉原理,采用航空空气动力学分析方法对整个流场进行了优化设计,分级圈表面气体流场均匀稳定:任何一处的气流速度相对误差均<5%。

  设备阻力显著减小,节能效果显著。

  4、选粉机采用无级调速

  细度可任意调节,灵敏可靠。

  5、优化了选粉区、提升区的空间范围

  结构紧凑,体积小,可适用于任何粉磨设备组成的闭路粉磨系统。对于开流磨改、单闭路磨及双闭路磨都适用,尤其对带有辊压机的半终粉磨和终粉磨系统,是的分级配套设备。

  6、经久耐用,设备使用寿命长

  易磨损部位,选粉室、旋风筒、蜗牛角、导风叶片和转子等均采用耐磨材料制造或进行抗磨工艺处理,有效的延长了其使用寿命。

  7、主轴下轴承密封采用新型设计方案,有效地解决了轴承进灰尘和润滑油漏油两项重大问题,切实有效地延长了下轴承使用寿命。

  8、双驱传动、双转笼结构,物料分级的细度更加精确。

  工作原理

  经V型选粉机打散分级后的物料随气流进入智能双驱粉体精密分级装备下部选粉区,经下转笼分级,d≥0.2mm(粒径可调)粗颗粒首先被分选,并通过下料管回称重仓;d<0.2mm的物料通过下转笼装置继续随气流上升,进入上部选粉区,经导向叶片与上部笼型转子对物料进行再次分选。上部分选主要是根据离心力与空气阻力(斯托克斯力)的平衡达到有效的分级。在智能双驱粉体精密分级装备内由垂直叶片组成的笼式转子回转时,使得转子内外压差在整个选粉区内上下维持一个定值,从而使气流稳定均匀,为精确选粉创造了良好的条件。物料每一个颗粒自上而下得到了多次重复分选的机会。而且多次分选都是在精确的离心力和水平空气阻力的平衡条件下进行,0.032mm≤d≤0.2mm(粒径可调)的中粗粉通过中粗粉锥进入球磨机;d≤0.032mm(粒径可调)细粉通过上转笼,与气流一起排出,经收集装置收集后进入水泥成品系统。

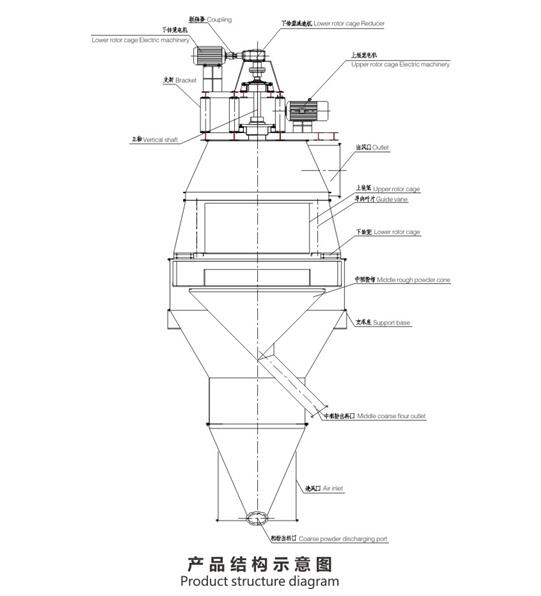

智能双驱粉体精密分极装备结构图

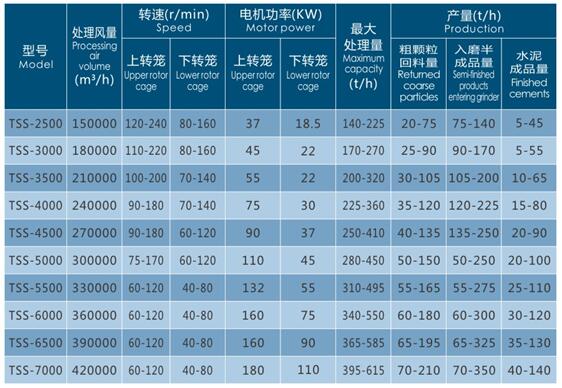

  技术参数

  型号
  Model

处理风量
Piocesungdtvolume
(m³/h)

转速(r/min)
Spoea

电机功率(KW)
Mofor power

zui大

产量(t/h)
Production

上转笼
Deee
cD

下转笼
Loetolot
co0e

上转笼
Upper iolor
C0ge

下转笼
Lowerioto
Coge

处理量
Maunum
copocly
(t/h)

粗颗粒
回料量
Retuned
CDOrse
podel

入磨半
成品量
Semrted
ppd出
erergpre

水泥
成品量
Fnched
aeman作

TSS-2500

150000

120-240

80-160

37

18.5

140-225

20-75

75-140

5-45

TSS-3000

180000

110-220

80-160

45

22

170-270

25-90

90-170

5-55

TSS-3500

210000

100-200

70-140

55

22

200-320

30-105

105-200

10-65

TSS-4000

240000

90-180

70-140

75

30

225-360

35-120

120-225

15-80

TSS-4500

270000

90-180

60-120

90

37

250-410

40-135

135-250

20-90

TSS-5000

300000

75-170

60-120

110

45

280-450

50-150

50-250

20-100

TSS-5500

330000

60-120

40-80

132

55

310-495

55-165

55-275

25-110

TSS-6000

360000

60-120

40-80

160

75

340-550

60-180

60-300

30-120

TSS-6500

390000

60-120

40-80

160

90

365-585

65-195

65-325

35-130

TSS-7000

420000

60-120

40-80

180

110

395-615

70-210

70-350

40-140
