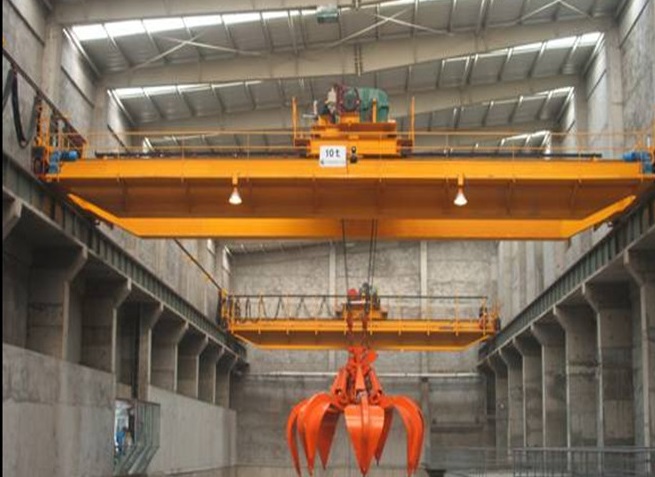

桥式双梁抓斗起重机(简称:垃圾吊车)是城市生活垃圾气化发电厂垃圾供料系统的关键设备。垃圾吊车提供气化炉加料及对垃圾进行搬运、搅拌、倒垛,按顺序堆放到预定区域,确保入炉垃圾组分均匀、燃烧稳定。垃圾吊布置设计由垃圾抓斗、卷起装置、行走装置、配电装置、称重装置以及控制设备等组成,其型式为桥式起重机,起重机抓斗为多瓣液压抓斗。其设计使用条件为用于含尘空气中重级制运行。它具有自动去皮、计量、预报警、超载保护的功能,并能在吊车控制室显示统计记录投料的各种参数。
垃圾吊车的选型考虑因素
我国垃圾成分复杂,热值变化大,热值低,水分高,为了保证垃圾气化炉的稳定燃烧,垃圾的均匀化非常重要,这一过程主要靠垃圾吊车和操作人员来实现。
1、在选取垃圾吊车的时候,考虑以下因素:
1)实际抓斗内压缩后的垃圾容重可能更高,国内厂家选用的是0.55;
2)要有备用垃圾吊车,在任何一台垃圾吊车检修时,所有垃圾气化炉的给料斗不受影响;同时备用量不应太大以免造成浪费;
3)垃圾气化炉处理能力较大,进料斗有防堵要求,要求垃圾抓斗分几次放料,由此需占用一定的时间;
4)越大型的垃圾吊车,惯性越大,控制起来越困难;
5)每个循环的给料时间和倒垛搬运时间是全自动工况下的,如果由于设备故障,也应该考虑半自动和手动的工况要求;
2、考虑操作工人的休息时间。
3、垃圾吊车的选型过程
某垃圾气化发电厂日处理垃圾800吨,设1个垃圾池,存储约7天的垃圾量,垃圾吊车给料速率为33.33t/h。液压抓斗在抓取垃圾时的充满率为0.9~1.0,设计取0.9;垃圾池中未经压缩的垃圾容重为0.15~0.30,抓斗内经压缩的垃圾容重为0.3~0.6,设计取0.55,故选用2台6.3m3垃圾吊车同层布置,单台垃圾吊车起重量11t,1用1备。选择的垃圾吊车应可以实现手动或半自动的切换。
